一、SZ型水環式真空泵的概述：
SZ水環式真空泵是用來抽吸其它無腐蝕性，不溶于水，不含有固體顆粒的氣體，以便在密封系統中形成一定的真空度，常用在真空蒸發、真空濃縮、真空干燥、真空抽濾，真空送料等工藝過程中。它被廣泛運用于機械、石油化工、制藥、食品、制糖工業及電子領域。 由于在工作過程中，氣體的壓縮是等溫的，所以在壓縮和抽吸易燃、易爆氣體時，不易發生危險，所以SZ型水環式真空泵應用更加廣泛。
SZ型有SZ-1、SZ-2、 SZ-3及 SZ-4四種規格，SZ型水環式真空泵所形成的最大真空度分別在86~95%之間。SZ-1及 SZ-2所能形成的最大壓力為1.0~1.4公斤/厘米2，SZ-3及SZ-4在所配電動機功率容許下的最大壓力為1.5公斤/厘米2，若增加電動機功率，最大壓力為2.1公斤/厘米2（泵型意義：如SZ-1、S-水環式、Z-真空泵，1-泵的序號）。
|
二、SZ型水環式真空泵的型號意義：
 |
| 三、SZ型水環式真空泵的性能參數表： |
型號 |
真空最大吸氣量（m3/min） |
電機功率（KW） |
轉速 |
水耗量 |
最大真空度（mmHg） |
最大壓力
kg/m3 |
當真空度為 |
SZ-1 |
1.5 |
0.64 |
0.4 |
0.12 |
- |
4 |
1440 |
10 |
-640 |
1 |
SZ-2 |
3.4 |
1.65 |
0.95 |
0.25 |
- |
7.5 |
1450 |
30 |
-660 |
1.4 |
SZ-3 |
11.5 |
6.8 |
3.6 |
1.5 |
0.5 |
22 |
970 |
70 |
-700 |
2.1 |
SZ-4 |
27 |
17.6 |
11 |
3 |
3 |
70 |
740 |
100 |
-710 |
2.1 |
|
四、SZ型水環式真空泵的工作原理：
如圖一所示，葉輪①偏心地裝在SZ型水環式真空泵體②內，起動時向泵內注入一定高度的水， 因此當葉片輪旋轉時，水受離心力的作用而在SZ真空泵壁上形成-旋轉水環③，水環上部內表面與輪轂相切，沿箭頭主向旋轉，在前半轉的過程中，水環內表面逐漸與輪轂脫離，因此在葉輪葉片間形成空間并逐漸擴大，這樣就在吸氣口吸入空氣；在后半轉的過程中，水環的內表面漸漸與輪轂靠近，葉片間的空間容積隨著縮小，葉片間的空氣因此被壓縮而排出。
如此SZ型水環式真空泵葉輪每轉動一周，葉片間的空間容積改變一次，每個葉片間的水好像活塞一樣往復一次，SZ型水環式真空泵就連續不斷地抽吸氣體。
由于在工作中，水會發熱，同時一部分水會和氣體一起被排走，因此SZ型水環式真空泵在工作中，泵中必須不斷地供給冷水，以冷卻和補充泵內消耗的水。供給的冷水以15℃為宜。
當SZ型水環式真空泵排出的氣體是廢氣時候，在排氣一端接有一水箱，廢氣和所帶的一部分水排入水箱后，氣體再由水箱的出管跑掉，而水就落入水箱的底部經回水管再回到泵內使用，如果循環時間長了便會發熱，這時需從水箱的供水處供給一定的冷水。
當壓縮機用時則在排氣一端要接上汽水分離器，帶水的氣體進入分離器時便自動分開，氣體從歐諾個分離器的出口送到需要的地方去，而熱水則經過自動的開關放出。（壓縮氣體時容易發熱，水由SZ型水環式真空泵處出來后便成了熱水），在分防離器的底部也要不斷地供給冷水補充被放走的熱水，同時起冷卻作用。 |
|
| 1．葉輪 2.泵體 3.水環 4.進氣管5.吸氣孔 6.排氣孔 7.排氣管 |
a．底腳 b.真空度調節閥門 c.進氣管 d. 吸氣孔e.橡皮閥 f.排氣管 g.排氣孔 u.進水孔 |
|
五、SZ型水環式真空泵的結構介紹：
SZ型水環式真空泵的結構如圖二、圖三所示：

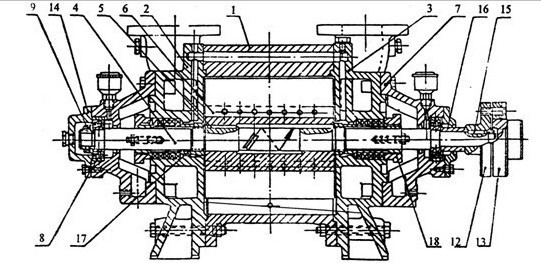

SZ型水環式真空泵由泵體（1）及兩個側蓋（2）（3）所組成（圖一）側蓋下部有泵腳支撐（圖2），在上部是兩管子即進氣管和排氣管，這兩個管子通過側蓋上的吸氣孔及排所孔與泵腔相連，泵體上的進氣管與排氣管和側蓋上的吸氣孔及排氣孔相通，軸（4）偏心地安裝在SZ型水環式真空泵體中，葉輪（6）用鍵（5）固定于軸上。葉輪與側蓋之間的間隙，用泵體和側蓋間的墊來調整總間隙，用軸套（17）推動葉輪，從而調整葉輪兩端的間隙。此間隙決定氣體在泵內由進氣口至排氣口流動中損失的大小。 |
|
1 |
泵體 |
7 |
軸承瓦架 |
13 |
電機聯軸器 |
2 |
后蓋 |
8 |
滾珠軸承 |
14 |
軸承蓋 |
3 |
前蓋 |
9 |
園螺母 |
15 |
鍵 |
4 |
泵軸 |
10 |
|
16 |
定位圈 |
5 |
平鍵 |
11 |
|
17 |
軸套 |
6 |
葉輪 |
12 |
泵聯軸器 |
18 |
填料壓蓋 |
|
SZ型水環式真空泵填料函配備在示兩側蓋（2）（3）內，在填料后面，有一個水室，水由管子（11）進入此室，一部分水通過填料冷卻填料函，另一部分進入泵體，在離心力的作用下沿葉片端面流動而充滿于整個葉輪和側蓋之間。
滾珠軸承（8）用圓螺母（9）固定在軸上。
在SZ型水環式真空泵側蓋側壁上（圖2）排氣孔下面有幾行圓孔有橡皮閥（球形）關閉，這些孔的得作用是當時輪葉片間的氣體壓力達到排氣壓力時，在排氣口以前就將氣體自動放出，因此就減少了因氣體壓力過大而消耗的功率。

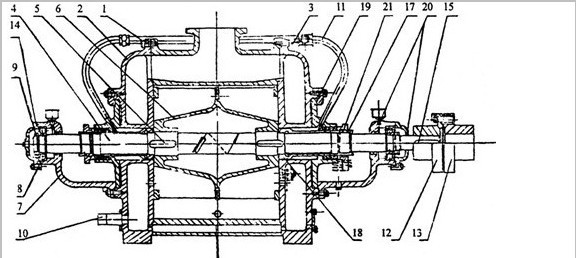

SZ-1及SZ-2的結構圖（圖3）所示，其與SZ-3及SZ-4結構（圖4）不同之處是：進、排氣管分別在兩個側蓋上，一根管與進氣口相通，一根管與排氣口相通，泵內無橡皮閥。
進氣管（10）與氣水分離器聯在一起供給泵所需要的循環水，為了使SZ型水環式真空泵泵腔的兩端面間隙和填料得到很好的密封，必須由水封管（11）不斷地供給干凈的冷水。在聯軸器端為了不使軸承內油外漏，因此裝有毛氈圈（20）來密封。 |
|
| 1 |
泵體 |
8 |
滾珠軸承 |
15 |
鍵 |
| 2 |
后蓋 |
9 |
園螺母 |
16 |
|
| 3 |
前蓋 |
10 |
進水管 |
17 |
軸套螺母 |
| 4 |
泵軸 |
11 |
水封管 |
18 |
軸套 |
| 5 |
平鍵 |
12 |
泵聯軸器 |
19 |
填料涵 |
| 6 |
葉輪 |
13 |
電機聯軸器 |
20 |
毛氈圈 |
| 7 |
軸承瓦架 |
14 |
軸承蓋 |
21 |
填料函壓蓋 |

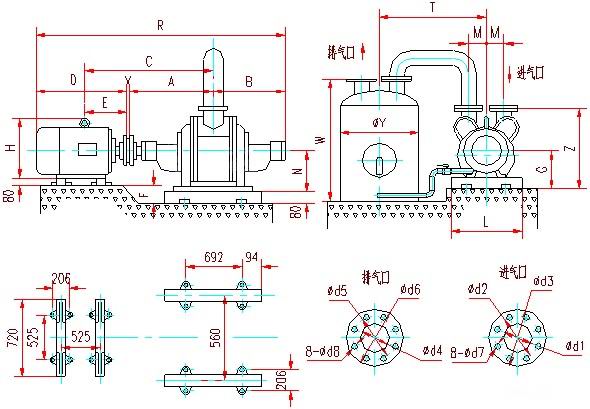

五、SZ型水環式真空泵安裝尺寸：
代號 |
A |
B |
C1 |
C2 |
D1 |
D2 |
E |
F |
H |
P |
R |
K |
T |
M |
L |
地腳螺栓 |
SZ-1 |
557 |
313 |
420 |
362 |
470 |
412 |
2 |
1325 |
315 |
143 |
87 |
551 |
190 |
847 |
518 |
M16×400 |
SZ-2 |
705 |
378 |
454 |
410 |
514 |
470 |
2 |
1582 |
385 |
150 |
80 |
710 |
320 |
1119 |
610 |
代號 |
A |
B |
C |
D |
H |
I |
J |
K |
L |
M |
N |
P |
Q |
R |
S |
SZ-3真空泵 |
2202 |
4 |
768 |
655 |
1177 |
1737 |
1357 |
1100 |
330 |
142.5 |
912.5 |
295 |
380 |
420 |
1050 |
代號 |
T |
V2 |
V1 |
W1 |
W2 |
X |
Y |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
地腳螺栓 |
SZ-3真空泵 |
650 |
480 |
580 |
650 |
550 |
20 |
320 |
235 |
200 |
125 |
205 |
170 |
100 |
M24×630 |
代號 |
A |
B |
C |
D |
H |
G |
X |
M |
Y |
W |
T |
N |
L |
SZ-4真空泵 |
927 |
787 |
1506 |
1015 |
750 |
485 |
4 |
192.5 |
650 |
1100 |
864.5 |
405 |
826 |
代號 |
R |
Z |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
F |
E |
地腳螺栓 |
SZ-4真空泵 |
2733 |
950 |
175 |
225 |
290 |
150 |
225 |
260 |
18 |
18 |
70 |
575 |
M24×630 |
六、SZ型水環式真空泵安裝維護：
首先將SZ型水環式真空泵安裝在泵座上，在安裝前先動手轉動一下聯軸器，以證實SZ型水環式真空泵內有沒有卡住或其他損壞現象（整套泵的設備運抵安裝地點時，包裝已損壞或存放時受到潮濕，以及泵是在出廠后8個月再行安裝者，應在安裝前全部拆開檢查清理）。
電動機固定在泵座上以后，應校正電動機軸與泵軸的同心度，當用直尺平行放在聯軸器圓周上時，要求在整個圓周的任何位置都與聯軸器圓周密合沒有間隙，當聯軸器間的軸向間隙都相等的時候，則達到了所要求的同心度。
電動機與泵軸，即使是極小的傾斜，也會引起軸承發熱和零件的過早磨損等嚴重后果，若安裝得正確時，當放松填料函后，用手就能輕便轉動泵軸。SZ型水環式真空泵的進氣口處應加裝過濾裝置，以防顆粒狀物體進入泵內。
1．應定期的壓緊SZ型水環式真空泵填料，如填料因磨損而不能保證所需要的密封性時，應換新填料，填料不能壓的過緊，正常壓緊的填料允許水成滴漏出，其量不得太多，應用油浸的石棉繩作填料。
2．經常檢查滾球軸承的工作和潤滑情況。
3．正常工作的滾動軸承，其溫度比周圍溫度高15℃~20℃，最高不允許超過55℃~60℃，正常工作的軸承每年應裝油3~4次。每年至少清洗SZ型水環式真空泵軸承一次，并將潤滑油全部更換。
SZ型水環式真空泵的訂貨須知:
一、請?zhí)峁┮韵略敿殧?shù)據：①SZ型水環式真空泵的產品名稱與型號②SZ型水環式真空泵的真空度要求單位PA或MPA③SZ型水環式真空泵抽速要求單位L/S或M3/MIN④SZ型水環式真空泵的使用條件和功況條件⑤SZ型水環式真空泵的電機功率（KW）⑥SZ型水環式真空泵的轉速（r/min）⑦SZ型水環式真空泵的電壓〔V〕⑧SZ型水環式真空泵的進出口口徑⑨SZ型水環式真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的SZ型水環式真空泵的產品型號，請按SZ型水環式真空泵型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。 |
