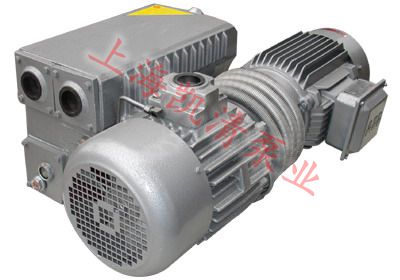

一、XD系列旋片式真空泵概述：

XD系列旋片式真空泵為單級旋片式聯軸式結構。它的工作性能是高轉速，低噪聲，抽速快，效率高。XD系列旋片式真空泵只需空氣冷卻，有防返油結構，防止泵油返入被抽系統，泵內裝有排氣過濾器，有效消除油霧，運轉平衡，振動小，可以在任意壓強下工作。XD型旋片式真空泵泵的技術參數2×10-2Pa，已普遍適用食品真空包裝，醫藥、印刷機械紙張輸送，玻璃工業輸送，真空夾具，干燥等單位的使用。

XD系列真空泵適用于低、中真空領域，主要用于抽除空氣和其它干燥氣體。它是低、中真空的主要設備之一，它可單獨使用，也可成為其它真空泵的前級泵。真空泵具有運轉性能可靠、易扣件少、振動小、噪音低、效率高的特點。
XD系列真空泵是引進國外先進技術，關鍵零部件選用進口元件或進口材料XD型系列真空泵完全可替代國外同類產品。

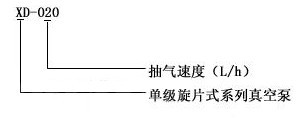

二、XD系列旋片式真空泵的型號意義：

三、XD系列旋片式真空泵的技術參數表：

四、XD系列旋片式真空泵的使用范圍：

環境溫度： ≤40℃ (度)
抽氣速率： 10~250m3/h (立方/小時)
極限壓強： ≤2*10-2Pa (帕)
極限真空： ≤200Pa (帕)
氣體類型： 常溫?zé)o其它混合物的空氣
工作要求： 在6650pa到大氣壓的進口壓強下的連續工作時間
工作要求： 進口壓強小于1330pa的條件下，允許長時期連續工作

1 、XD系列旋片式真空泵適用于密閉系統的抽真空使用。如真空包裝、真空成形、真空吸引。
2、入口壓力范圍：100Pa~100000 Pa，超出此范圍工作真空泵排氣口將有油霧產生。XD型旋片式真空泵工作環境溫度和吸入氣體溫度應在5℃~40℃之間。
3 、XD系列旋片式真空泵不能抽除水或其它液體。不能抽除易爆、易燃、含氧量過高的、腐蝕性的氣體。
4、一般供應的電動機不防爆，如要求防爆或其它特殊要求時電動機必須符合相關的標準。

五、XD系列旋片式真空泵的工作原理：

XD旋片真空泵按照旋片式原理工作，偏心安裝的轉子在泵體內旋轉，離心力迫使葉片沿著轉子的狹槽滑向泵體內壁。葉片將泵體和轉子之間的月牙型空間分隔成數個工作腔。當工作腔和進氣口相連時，吸入氣體。隨著轉子的繼續轉動，被吸入的氣體被壓縮，進而排入到油分離器內。恒定的壓力差使真空泵油進入壓縮腔。真空泵油和被抽氣體一起排入油分離器內，通過排氣過濾器的作用使得油、氣分離，真空泵油回落到油分離器底部，通這浮子閥再次進入工作腔（油循環），不含油的氣體通過排氣蓋排向大氣。

六、XD系列旋片式真空泵的特點：

1、XD系列旋片式真空泵可以在任意入口壓強下工作，最大的特點。
2、XD系列旋片式真空泵的內部裝有油霧消除器，能有效地消除泵排出的氣體中的油霧，避免油霧對周圍環境的污染。
3、XD系列旋片式真空泵的吸氣口裝有逆止閥，當泵停止時逆止閥與泵內專門設置的孔的聯合作用下，可以立即使泵與被抽系統隔離，防止泵油返入被抽系統，同時保持了被抽容器的真寬度，因而使用本型真空泵洋就可以不需要再配置帶有放氣的真空截止閥，從而可以減少用戶的使用費用。
4、XD系列旋片式真空泵配有油氣分離器，它與油霧消除器一起組成了有效的消音系統，能消除排氣噪音，避免噪音污染。
5、XD系列旋片式真空泵和電動機直接聯接安裝，采用空氣冷卻，不需水冷卻管道，因此本型是一種結構緊湊，安裝簡便的設備。
6、結構設計合理，振動小，不用地腳螺栓即可工作。

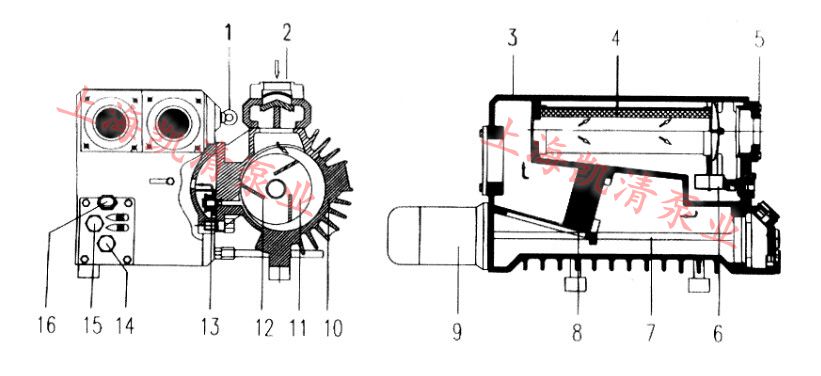

六、XD系列旋片式真空泵的結構說明：（附零部件對照表）

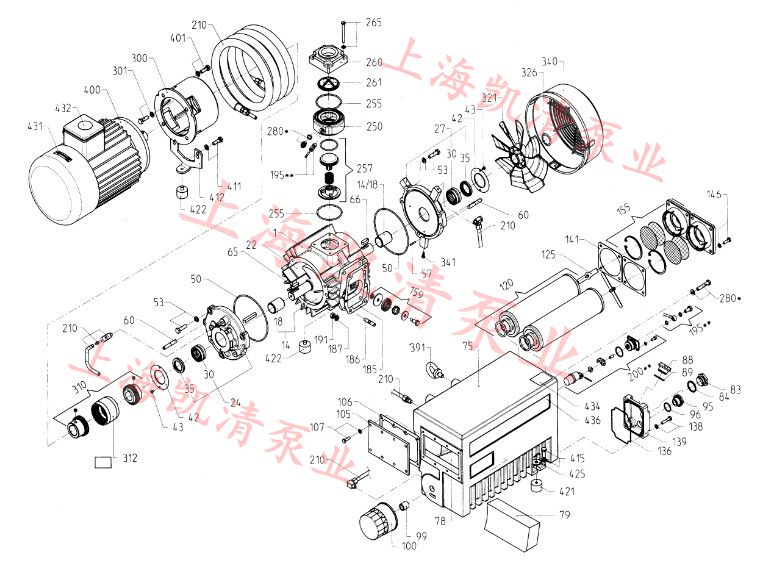

七、XD系列旋片式真空泵的分解圖:（附零部件對照表）

XD系列旋片式真空泵零部件對照表：

八、XD系列旋片式真空泵安裝方法：

1、XD系列旋片式真空泵的安裝
  XD系列旋片式真空泵安裝前應檢查包裝箱是否完整無損，并檢查機組有無損壞。開箱后機組的搬運安裝工作要按有關搬運注意事項嚴格進行。配置托盤包裝真空泵的搬運有托盤包裝的真空泵，用叉車搬運。配置紙箱包裝真空泵的搬運如果真空泵通過螺栓固定在底部托盤上，旋下真空泵與托盤之間的螺栓，將吊具安全可靠地系在油霧分離器的吊環上。應水平安放。同于泵運轉時幾乎沒有振動一般可不固定。XD旋片式真空泵底部減振墊塊上有公制螺孔用以固定泵，不要在地面上推拉泵，以免損壞減振墊塊。
 傾斜注滿油的真空泵會導致大量的油進入泵腔內。啟動真空泵時，若泵腔內有過量的油，會立刻損壞葉片及真空泵，如果真空泵一旦注了油，不能再搬運。

真空泵安裝場所的選定非常重要。使用者往往在真空泵購置后就隨便找個位置，配管后立即使用，根本沒有事前的規劃。殊不知如此草率的操作，將造成日后真空泵故障、維修困難等的后果。所以適當?shù)陌惭b場所乃是正確使用真空泵的先決條件

2、XD系列旋片式真空泵的電氣安全規范
  XD系列旋片式真空泵電氣接線必須由專業電工進行。應使用適當?shù)碾妱?dòng)機過載保護裝置。

按真空泵的功率大小，選擇正確的電源線徑，不得使用太小的線徑，否則電源線易因高溫?zé)龤Ф�發生危險。

真空泵最好單獨使用一套電力系統，尤其要避免與其他不同電力消耗系統關聯使用，可能會因過大的電壓降或三相電流不平衡引起真空泵的過載，常規下，電壓降不得低于額定電壓的5%．若三相電流不平衡則最低一相電流與最高一相電流的比值不得超過5%

按真空泵電機功率配置適當?shù)腘FB（無熔絲開頭）以維護電力系統的安全。

真空泵配電時須確認其電壓、頻率的正確性

真空泵系統的接地線應可靠架設，而且接地線不可接在輸送管或冷卻水管上。

單相220V50HZ的真空泵，必須保證電壓為220V±10%范圍內工作，如電壓低于220V，必須配交流電力穩壓器。不要常時間在低壓和高壓下工作，以免損壞電機。
　　XD系列旋片式真空泵三相異步電動機接線完成后必須核對電動機旋向。電動機正確旋向?yàn)椋簭碾妱?dòng)機尾部風扇端看電動機具軸的旋向?yàn)槟鏁r(shí)針?lè)较颉?br /> 　　 XD系列旋片式真空泵檢查旋向時，吸氣口應打開或用橡膠板（厚度4mm以上）完全蓋住吸氣口，接通電源2~3秒。旋向正確的話，將在吸氣口感到強大的吸力或橡膠板被告緊緊吸住。如反向則對調三根電源線的中的任意二根。
　　 注： XD系列旋片式真空泵長時間在錯誤旋向下運轉，將損壞。

3、XD系列旋片式真空泵的系統連接
　　XD系列旋片式真空泵進氣管截而尺寸應不小于吸氣口尺寸且盡可能短。螺紋連接處用樂泰515或鐵弗龍帶進行真空密封。如被抽氣體中含有灰塵雜時必須在泵進氣端安裝塵土過濾器。如有必要可接管排氣，排氣管應向下傾斜。

4、XD系列旋片式真空泵的起動
　　 確定油位后可起動XD旋片式真空泵。第一次起動和每一次改變接線以后都必須核對旋向后方可起動XD旋片式真空泵。

5、XD系列旋片式真空泵的運轉
　　 正常工作之前，宜關閉進氣管閥門，使泵在極限壓力狀態下運轉15分鐘以上，這樣能有效地抽除氣體中的水蒸汽。電動機不宜頻繁啟動（宜低于6次/小時），在斷續循環工作時建議在泵進氣管道上安裝電磁閥，在非工作階段關閉電磁閥使泵在極限壓力狀態下工作，這樣電動機消耗的功率不多，但能有效地保護真空泵。
　　 注：1．正常運轉時油分離器、泵休、泵蓋等處表面溫度將超過70℃，勿用手觸摸。
　　　　 2．XD型旋片式真空泵運轉時不能加油。

6、XD系列旋片式真空泵的極限壓力測量
　　XD型旋片式真空泵極限壓力應直接在泵吸氣口用真空表測量。泵首次使用、長期擱置后使用、換新油后使用都應封閉進氣口至少運轉1小時以后，使XD旋片式真空泵達到工作溫度和泵油充分脫氣后測量極限壓力。

九、XD系列旋片式真空泵維護：

1、XD系列旋片式真空泵的真空泵油
　　 XD型旋片式真空泵一般應使用符合SH0528-92標準規定的真空泵油。環境溫度在10℃~40℃時ISO~VG100粘度等級的XD旋片式真空泵油。環境溫度在0℃~10℃時使用ISO~VG32粘度等級的真空泵油。真空泵運轉時必須保證油位在油窗高度的1/2-4/5處。應經常檢查油位和油的污染情況（建議每周一次）。如油位過低應停XD旋片式真空泵加入合適的真空泵油至油窗高度的4/5處。如果油被污染油將發黑、乳化、變稠、應及時換油。

2、XD系列旋片式真空泵的油過濾器更換步驟
真空泵停機后，確認系統已無壓力---打開放油塞，將真空泵油排放清后，關閉放油塞---更換新的油過濾器

3、XD系列旋片式真空泵的排氣過濾器更換步驟
拆下排氣蓋上的固定螺栓，去下排氣蓋---拆下頂片總成-去下排氣過濾器，換上新的排氣過濾器---按拆開的反順序?qū)㈨斊�總成，排氣蓋安裝好---建議更換排氣過濾器的同時更換真空泵油

4、XD系列旋片式真空泵的進氣過濾器更換步驟
真空泵停機后，確認系統已無真空---打開進氣過濾器蓋上的三個搭扣，開啟進氣過濾器蓋---取出舊的進氣過濾器濾芯，更換---蓋上進氣過濾器蓋，扣上三個搭扣

5、XD系列旋片式真空泵的貯藏
如果泵長期擱置不用，應將油放盡并清洗泵，然后注入規定的新油放置在干燥場所。

6、XD系列旋片式真空泵其它
A．用戶如需訂購維修備件，請告知XD旋片式真空泵的型號和機號。泵的型號和機號可在泵的銘牌上找到。
B．因有些維護修理工作需要一定的專業知識，設備和專用工具，詳情請與制造廠聯系。
C．泵搬運中應確保無油。不能撞擊油管，油過濾器等物

十、XD系列旋片式真空泵的故障原因及排除方法：

XD系列旋片式真空泵的選型須知：

一、請?zhí)峁┮韵略敿?xì)數據：①XD型旋片式真空泵的產品名稱與型號②XD型旋片式真空泵的真空度要求單位PA或MPA③XD型旋片式真空泵抽速要求單位L/S或M3/MIN④XD型旋片式真空泵的使用與否和工作條件⑤XD型旋片式真空泵的電機功率（KW）⑥XD型旋片式真空泵的轉速（r/min）⑦XD型旋片式真空泵的電壓〔V〕⑧XD型旋片式真空泵的進出口口徑⑨XD型旋片式真空泵是否帶附件，以便我們的為您正確選型。

二、若已經由設計單位選定我公司的XD型旋片式真空泵的產品型號，請按XD型旋片式真空泵型號直接向公司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。
